熱電偶

發布時間:2015-08-12

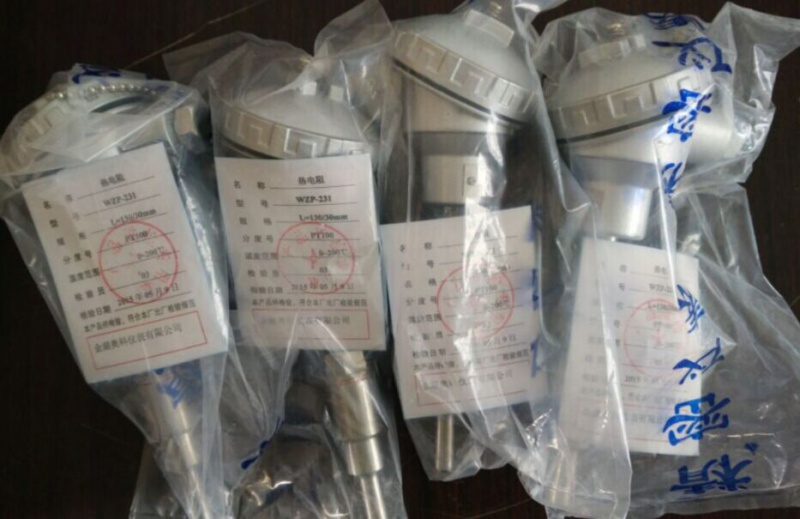

熱電偶

江蘇奧科儀表有限公司

銷售熱線:0517-86919886  / 15261725556

     熱電偶(thermocouple)是溫度測量儀表中常用的測溫元件,它直接測量溫度,并把溫度信號轉換成熱電動勢信號,通過電氣儀表(二次儀表)轉換成被測介質的溫度。各種熱電偶的外形常因需要而極不相同,但是它們的基本結構卻大致相同,通常由熱電極、絕緣套保護管和接線盒等主要部分組成,通常和顯示儀表、記錄儀表及電子調節器配套使用。

一、熱電偶概述:

    在工業生產過程中,溫度是需要測量和控制的重要參數之一。在溫度測量中,熱電偶的應用極為廣泛,它具有結構簡單、制造方便、測量范圍廣、精度高、慣性小和輸出信號便于遠傳等許多優點。另外,由于熱電偶是一種有源傳感器,測量時不需外加電源,使用十分方便,所以常被用作測量爐子、管道內的氣體或液體的溫度及固體的表面溫度

    工業熱電偶作為一種溫度傳感器,熱電偶通常和顯示儀表,記錄儀表和電子調節器配套使用。裝配式K型熱電偶可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定,我公司生產符合IEC國際標準分度號的鉑銠 30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-康銅等等的裝配式熱電偶。
    裝配K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。


二、熱電偶測量范圍及允許誤差范圍:

熱電偶類別
代號
分度號
測量范圍
基本誤差限
鎳鉻-康銅
WRK
E
0-800℃
±0.75%t
鎳鉻-鎳硅
WRN
K
0-1300℃
±0.75%t
鉑銠 13 -鉑
WRB
R
0-1600℃
±0.25%t
鉑銠 10 -鉑
WRP
S
0-1600℃
±0.25%t
鉑銠 30 -鉑銠 6
WRR
B
0-1800℃
±0.25%t

 注:t為感溫元件實測溫度值(℃)

三、熱電偶時間常數

熱惰性級別
時間常數(秒)
熱惰性級別
時間常數(秒)

90-180

10-30

30-90

<10



    熱電偶公稱壓力:一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。

熱電偶最小插入深度:應不小于其保護套管外徑的8-10倍(特列產品例外)
絕緣電阻:當周圍空氣溫度為15-35℃,相對濕度<80%時絕緣電阻≥5兆歐(電壓100V)。具有防濺式接線盒的熱電偶,當相對溫度為93± 3℃ 時,絕緣電阻≥0.5兆歐(電壓100V)
高溫下的絕緣電阻:熱電偶在高溫下,其熱電極(包括雙支式)與保護管以及雙支熱電極之間的絕緣電阻(按每米計)應大于下表規定的值。

規定的長時間使用溫度(℃)

試驗溫度(℃)

絕緣電阻值(Ω)

≥600
600
72000
≥ 800
800
25000
≥1000
1000
5000
